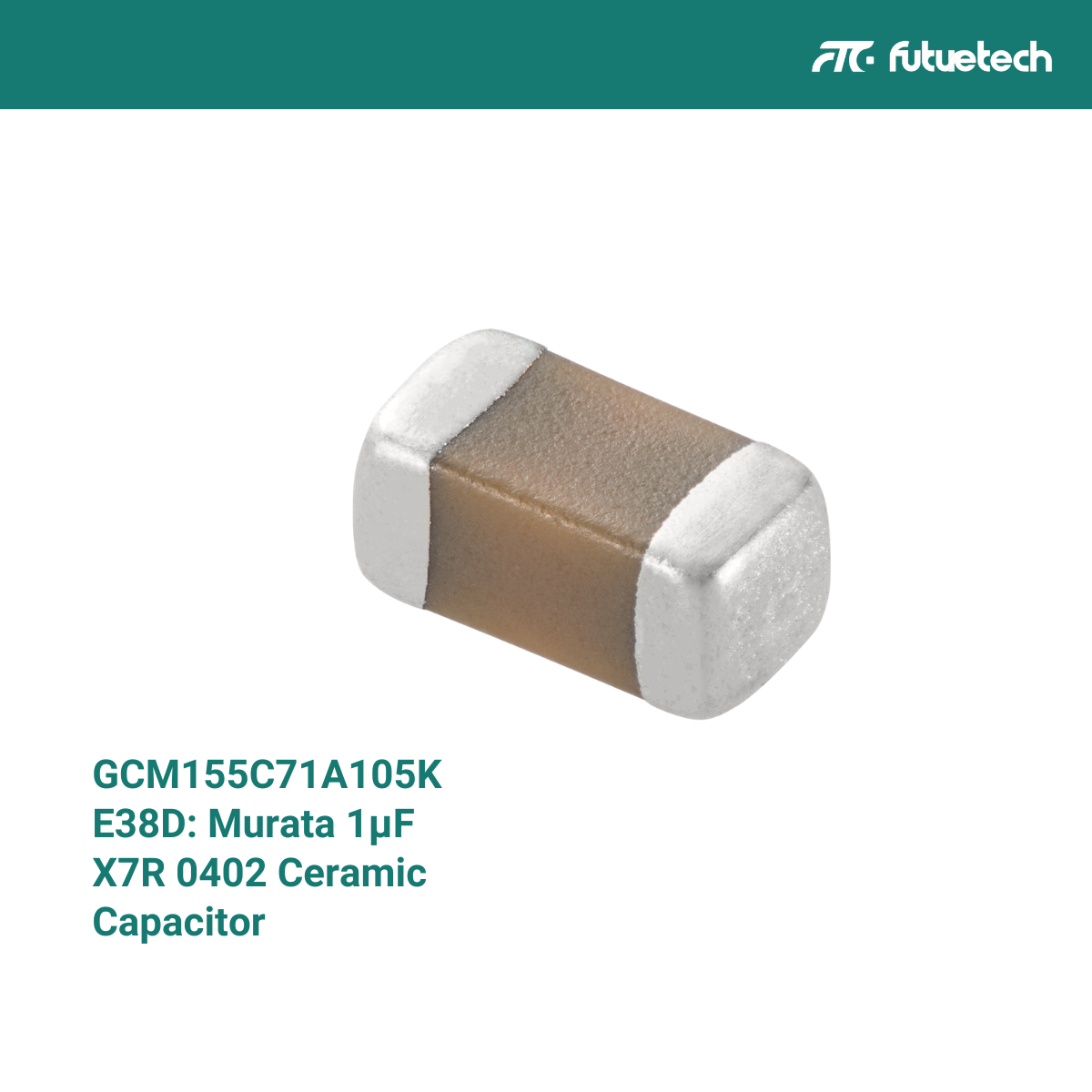

Der GCM155C71A105KE38D ist a Mehrschichtiger Keramikkondensator (MLCC) hergestellt von Murata, entwickelt für Allgemeinzweck Und Hochzuverlässige Anwendungen kompakt sein Größe, stabile Kapazität und Hochtemperaturleistung.Als Teil der GCM -Serie von Murata zeigt diese Komponente Qualität der Automobilqualität und wird weit verbreitet in Stromverwaltungsschaltungen, Filterung, Entkopplung und Rauschunterdrückung.
Dieser Artikel bietet einen detaillierten technischen Überblick über die Spezifikationen, wichtigsten Merkmale, Anwendungsbereiche und Beschaffungsvorschläge von GCM155C71A105KE38D, die Ingenieuren und Beschaffungsfachleuten helfen, die Eignung in modernen elektronischen Systemen zu bewerten.
Überblick
Der GCM155C71A105KE38D ist ein Keramikkondensator von 1 µF ± 10% (K -Toleranz) mit einem X7R -Dielektrikum.Es befindet sich in einem Oberflächenmontierpaket mit 0402 (1005 Metrik) und ist so konzipiert, dass es AEC-Q200-Standards erfüllt. Damit ist es ideal für Automobil- und Industrieanwendungen.
Sein kompakter Formfaktor und die Temperaturstabilität machen es für den Einsatz in dicht besiedelten PCBs sehr geeignet, insbesondere wenn Zuverlässigkeit und thermische Ausdauer von entscheidender Bedeutung sind.
Schlüsselspezifikationen
Kapazität:
1 µF (1.000.000 PF)
Dielektrischer Typ:
X7R (Temperaturkoeffizient: ± 15% von -55 ° C bis +125 ° C)
Nennspannung:
10V DC
Toleranz:
± 10% (k)
Paket/Fall:
0402 (1,0 mm x 0,5 mm x 0,5 mm typisch)
Betriebstemperaturbereich:
-55 ° C bis +125 ° C.
Isolationsresistenz:
≥ 10 GΩ oder 500 MΩ · µF (je nachdem, welcher Wert kleiner ist)
Dissipationsfaktor:
≤ 5,0% bei 1 kHz, 1,0 V
Montagetyp:
Oberflächenmontage -Technologie (SMT)
Andere Funktionen:
Kfz-Grade, AEC-Q200 qualifiziert
Hohe Kapazität im Ultra-Kompaktpaket
ROHS und erreicht konform
Halogenfrei und leitfrei
Geeignet für Reflow -Löten
Anwendungen
Der GCM155C71A105KE38D -Keramikkondensator ist sehr vielseitig und wird häufig in den folgenden Anwendungen eingesetzt:
Automobilelektronik:
Wird in ECUS-, ADAS-, Infotainment- und Beleuchtungssystemen aufgrund hoher Zuverlässigkeit und thermischer Ausdauer verwendet.
Stromversorgungsfilterung:
Ideal zum Entkoppeln von Geräuschen und der Glättung der Stromversorgungsschienen in DC-DC-Konvertern und LDO-Regulatoren.
Unterhaltungselektronik:
In Smartphones, Tablets und Wearables integriert, in denen die PCB -Immobilien begrenzt sind.
Industriekontrollen:
Stellt einen stabilen Betrieb in harten Umgebungen wie Fabrikautomatisierungssystemen und Motorcontrollern sicher.
Telekommunikationsgeräte:
Wird für die HF -Umgehung, Entkopplung und EMI -Unterdrückung in der Netzwerkinfrastruktur verwendet.
Beschaffung und alternative Optionen
Der GCM155C71A105KE38D ist von führenden autorisierten Distributoren wie Futuretech-Komponenten, Digi-Key, Mouser und AVNet erhältlich.Für Kunden, die zusätzliche Beschaffungsflexibilität oder BOM -Optimierung benötigen, bietet Futuretech -Komponenten:
Verfügbarkeit von Aktien in Echtzeit
Verifizierte alternative Beschaffung (äquivalente MLCCs)
Rückverfolgbarkeit und Automobilzertifikationen
Schnelle globale Versand- und benutzerdefinierte Kiting -Dienste
Alternative Teilenzahlen:
Tdk C1005X7R1A105K050BC: Ähnliches Rating mit der vertrauenswürdigen Zuverlässigkeit von TDK
Samsung CL05A105KA5NNNC: Drop-In-Ersatz durch identische Spezifikationen
Yageo CC0402KRX7R7BB105: Wertorientierte Alternative für kostensensitive Anwendungen
Abschluss
Der Murata GCM155C71A105KE38D bietet eine außergewöhnliche Leistung in kompakten, hochdichte Konstruktionen, bei denen die thermische Stabilität und Zuverlässigkeit von entscheidender Bedeutung sind.Die Compliance, die X7R-Dielektrikum und der 0402-Fußabdruck sind zu einer vertrauenswürdigen Kondensatorauswahl in Branchen, die von Automobilfaden bis zu Unterhaltungselektronik reichen.
Futuretech -Komponenten liefert echte Murata -Komponenten wie die GCM155C71A105KE38D mit vollem Einhaltung und globaler Unterstützung.Unabhängig davon, ob Sie Präzision, Leistung oder langfristige Beschaffungsstabilität entwerfen, kann unser Expertenteam Ihnen dabei helfen, die Komponentenauswahl zu optimieren und eine kontinuierliche Versorgung sicherzustellen.
📩 Auf der Suche nach GCM155C71A105KE38D oder gleichwertigem MLCCs?Wenden Sie sich an Futuretech -Komponenten für maßgeschneiderte Beschaffungsstrategien, Datenblätter und technische Unterstützung.
–———
FAQ
Was ist GCM155C71A105KE38D?
Es handelt sich um einen 1µF, 10 V, ± 10% Toleranz X7R-Keramikkondensator in einem kompakten 0402 SMD-Paket, das von Murata für den allgemeinen und Automobilzusehen hergestellt wird.
Was ist die Betriebstemperatur von GCM155C71A105KE38D?
Es arbeitet zwischen -55 ° C und +125 ° C, geeignet für harte Industrie- und Automobilumgebungen.
Ist dieser Kondensator Automotive-Grade?
Ja, es entspricht den AEC-Q200-Standards und qualifiziert es für die Verwendung von Automotive-Nutzung mit hoher Zuverlässigkeit.
Was sind die wichtigsten Vorteile dieser Komponente?
Hohe Kapazität des ultra-kleinsten Formfaktors
X7R -Stabilität über große Temperaturen hinweg
AEC-Q200 qualifiziert und rohs-konform
Weithin von großen Herstellern und Distributoren unterstützt
Gibt es kompatible Alternativen?
Ja.Zu den gleichwertigen Kondensatoren gehören Optionen von TDK (C1005x7R1A105K050BC), Samsung (CL05A105KA5NNC) und YAGEO (CC0402KRX7R7BB105), die alle eine ähnliche Leistung in der Größe 0402 anbieten.
