FT4232HL-REEL: USB-to-Quad UART/MPSSE-Schnittstelle von FTDI

2025/06/27 Durchsuchen: 72



Der Ft4232HL-reel von Ftdi ist eine hochintegrierte USB-to-Serial Bridge IC für anspruchsvoll gestaltet Datenkommunikationsanwendungen.Mit Vier unabhängige UART- oder MPSSE -Kanäledas Gerät unterstützt USB 2.0 Hi-Speed Kommunikation und eignet sich ideal für Anwendungen in Industriekontrolle, Instrumentierung, eingebettete Systeme, Und USB-to-Jtag/SPI/I²C Bridging.

Dieser Artikel enthält einen detaillierten Überblick über das FT4232HL-Reel, das abdeckt Spezifikationen, Funktionen, Anwendungsfälle und Beschaffungsempfehlungen.Es soll Ingenieure und Beschaffungsfachleute bei der Bewertung dieses Teils für ihre Systemdesigns leiten.


Überblick

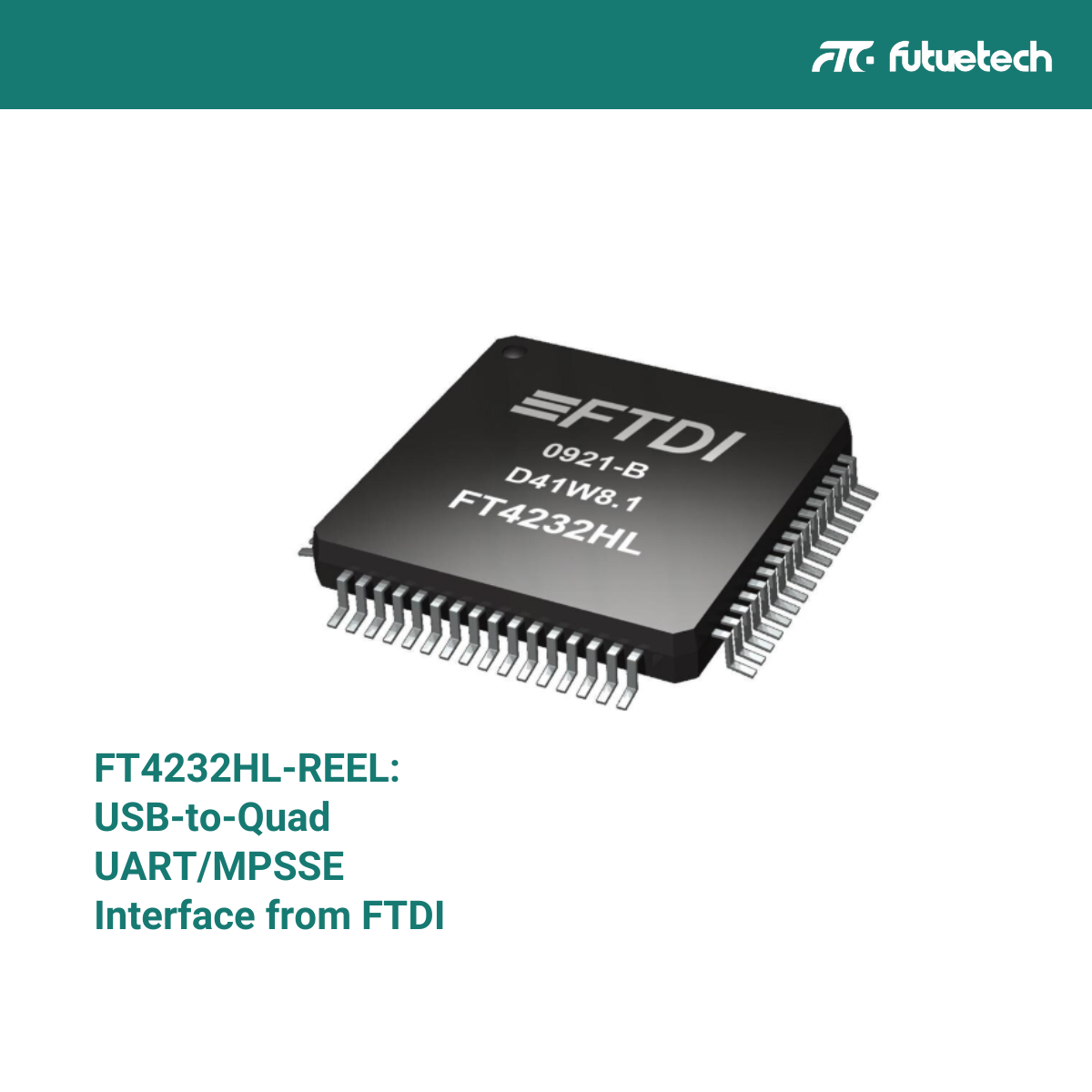

Das FT4232HL-REEL wird von Future Technology Devices International (FTDI) hergestellt und ist ein USB 2.0-Hochgeschwindigkeitsschnittstellen-IC, das in einem 64-poligen LQFP-Paket untergebracht ist.Das Gerät bietet vier einzeln konfigurierbare serielle Kanäle, von denen zwei als MPSSE -Motoren für Protokolle wie JTAG, I²C oder SPI fungieren können.

Das IC ist ideal für Hochdurchsatz-, Multi-Channel-USB-Schnittstellenanwendungen und ist ROHS-konform, leitfrei und in Band-and-Reel-Verpackung für automatisierte Montagelinien erhältlich.


Schlüsselmerkmale

Schnittstellentyp:
USB 2.0 Hi-Speed ​​an 4-Kanal UART/MPSSE-Schnittstelle

Betriebsspannung:
Kern: 1,8 V
E/O: 1,8 V bis 3,3 V (5 -V -tolerant)

Datenübertragungsrate:
Bis zu 12 Mbit / s für jeden UART -Kanal
USB -Datenraten bis zu 480 Mbit / s

Kanalkonfiguration:

4 unabhängige UART -Kanäle

Kanal A und B konfigurierbar als MPSSE (für JTAG, SPI, I²C)

Konfigurierbar für RS232-, RS422- oder RS485 -Betrieb (Erforderliche Schalthebel auf externer Ebene)

EEPROM -Schnittstelle:
Unterstützt den Speicher der Konfiguration in Bord über externe EEPROM

Integrierte Funktionen:

Integriert +1,8 V LDO -Regler

On-Chip-USB-Terminierungswiderstände

Voll integrierter USB -Transceiver

Erkennung von Batterieladegerät

USB -Konformität:

USB 2.0-konform (Vollgeschwindigkeits- und Hochgeschwindigkeitsunterstützung)

Die Erkennung von USB -Suspend-/Lebenslauf und das Leistungsmanagement

Busbetriebene oder selbstbetriebene Konfigurationen

Paket und Montage:

Paket: 64-pin LQFP

Abmessungen: ca.10 mm × 10 mm × 1,4 mm

Betriebstemperaturbereich: -40 ° C bis +85 ° C (Industriegrad)

Zertifizierungen und Compliance:

ROHS-COMPLISH

Konform erreichen

FTDI-zertifizierte Treiber für Windows, MacOS und Linux


Anwendungen

Das FT4232HL-Reel ermöglicht eine mehrstöckige Konnektivität in verschiedenen eingebetteten und industriellen Systemen:

Industriekontrolle:
Ideal zum Anschließen mehrerer serieller Geräte mit USB-fähigen SPS- und Steuerterminals.

Eingebettete Systeme:
Wird in Entwicklungsgremien und eingebettete Controller zum Debuggen und Kommunikation verwendet.

Kommunikations -Gateways:
Unterstützt USB-zu-Serien-Konvertierung für Router, Modems und Smart Meter.

Programmierer und Debugger:
Die Kanäle A und B als MPSSE ermöglichen die Implementierung von JTAG, SPI und I²C für Programmier- und Debugging -Zwecke.

USB-Multi-Channel-Brücken:
Bietet Entwicklern mehrere UART -Kanäle für schnelle Datenerfassung und Gerätesteuerung.


Beschaffung und äquivalente Teile

Das FT4232HL-Lern ist weit verbreitet von Futuretech-Komponenten, Digi-Key, Mouser und anderen autorisierten Distributoren.Erhältlich in Band-and-Reel-Verpackung ist es ideal für Prototypen und Produktion in vollem Maßstab.

Alternative Modelle:

Ft2232HL: Dual-Channel-Version von FT4232HL, nützlich, wenn nur zwei Schnittstellen benötigt werden

CP2108 (Siliziumlabors): 4-Kanal USB-UART-Brücke mit unterschiedlicher Fahrerarchitektur

TUSB2046B (Texas Instruments): USB -Hub -Controller;verwendet in Verbindung mit seriellen Brücken für Multi-Port-Designs

Futuretech-Komponenten bietet nachvollziehbare und authentische FT4232HL-Reel-Teile mit technischer Unterstützung und Beschaffung Flexibilität, um Ihre Entwicklungs- und Fertigungszeitpläne zu erfüllen.


Abschluss

Das FT4232HL-Reel ist eine leistungsstarke, vielseitige Lösung für die Überbrückung von USB-zu-serieller, insbesondere in Umgebungen, die mehrere Kommunikationskanäle benötigen.Die USB 2.0-Hochgeschwindigkeitsschnittstelle, die MPSSE-Engine und die konfigurierbaren E/A-Spannungsstufen machen es zu einer Top-Wahl für eingebettete Designer und Systemingenieure.

Futuretech-Komponenten gewährleisten eine konsequente Versorgung und vertrauenswürdige Qualität für das FT4232HL-Reel und seine Äquivalente.Mit schneller Lieferung, professioneller Beschaffung und technischer Anleitung helfen wir Ihren Ideen, vom Prototyp zur Produktion zu wechseln.

📩 Suchen Sie nach FT4232HL-Reel- oder verwandten USB-Schnittstellen-ICs?Wenden Sie sich an Futuretech -Komponenten für Datenblätter, Alternativen und Beschaffungslösungen, die auf Ihre Anwendung zugeschnitten sind.


–———


FAQ

Was ist ft4232HL-reel?


Es handelt sich um ein Quad-Kanal-USB-to-Serial/MPSSE-IC von FTDI, das für USB-Schnittstellen in eingebetteten und industriellen Designs verwendet wird.Es unterstützt UART-, JTAG-, SPI- und I²C -Protokolle.

Was ist der Unterschied zwischen FT4232HL und FT4232HL-REEL?

FT4232HL bezieht sich auf die Basis -IC;"-Reel" zeigt an, dass es in Band-and-Reel-Verpackung geliefert wird und für die automatisierte SMT-Herstellung geeignet ist.

Kann ich alle 4 Kanäle als UART verwenden?

Ja.Alle vier Kanäle können als UARTs fungieren.Zusätzlich können die Kanäle A und B als MPSSE für SPI, I²C oder JTAG konfiguriert werden.

Welche Treiber stehen für FT4232HL zur Verfügung?

FTDI bietet zertifizierte Treiber für Windows, Linux und MacOS.Der Chip kann auch im D2xx -Modus für den Direktzugriff oder VCP (Virtual COM -Port) -Modus arbeiten.

Was ist eine gute Alternative zu FT4232HL?

Zu den Alternativen gehören FT2232HL (Dual-Channel), CP2108 (Silicon Labs) oder die Implementierung mehrerer FT232RL-Chips für unabhängige Einkanal-UARTs.
