Der LL4148 ist eine weit verbreitete kleine Signalschaltdiode bekannt für seine Schnelle Schaltgeschwindigkeit Und Niedriger Vorwärtsspannungsabfall.Es wird üblicherweise in verwendet Hochgeschwindigkeitsschaltanwendungen, Schutzkreise und allgemeine Berichtigung in elektronischen Geräten. Futuretech Bietet hochwertige LL4148-Dioden, um die Anforderungen verschiedener Branchen gerecht zu werden und die Zuverlässigkeit und Effizienz des elektronischen Schaltungsdesigns zu gewährleisten.
Was ist das Arbeitsprinzip von LL4148?
Der LL4148 arbeitet basierend auf dem P-N-Junction-Prinzip.Wenn a Vorwärtsspannung wird angewendet, die Diode ermöglicht den Strom mit minimalem Widerstand und Aktivierung durch Schnelle Signalübertragung.In umgekehrte Vorspannung, es blockiert den Stromfluss, sorgt dafür Isolation und Schutz in Schaltkreisen.Wegen seiner Schnelle ErholungszeitEs ist ideal für Anwendungen, die erforderlich sind Schnelles Schalten.Futuretech bietet LL4148 Dioden mit strenge Qualitätskontrolle Um eine stabile Leistung in diesen Anwendungen zu gewährleisten.
Was sind die Spezifikationen von LL4148?
● Diodentyp: Kleine Signalschaltdiode
● Betriebstemperaturbereich: -65 ° C bis 175 ° C.
● Gewicht: Ca.0,04 Gramm
● Paketart: Minimelf (LL-34)
● Peak Reverse Spannung (VR): 100V
● Vorwärtsspannung (VF): 1 V max bei 10 mA
● Reverse Recovery Time (TRR): 4 ns (typisch)
● Maximaler Vorwärtsstrom (if): 300 mA
● Leistungsdissipation (PD): 500 mw
● Leckstrom (IR): 25na max bei 75 V
Futuretech sorgt dafür, dass alle LL4148 -Dioden in seiner Verteilungsnetzwerk Erfüllen Sie diese Spezifikationen und machen sie ideal für eine Reihe von Anwendungen.
Was sind die Alternativen zu LL4148?
Das LL4148 hat ähnliche Eigenschaften mit anderen Kleinsignaldioden, wodurch sie in verschiedenen Anwendungen austauschbar ist.Einige Äquivalente umfassen:
● 1N4148: Identische elektrische Eigenschaften, aber in einem Glas-DO-35-Paket.
● BAV19/BAV20/BAV21: Höhere Spannungsalternativen mit leicht unterschiedlichen Schaltgeschwindigkeiten.
● 1N4448: Eine schnelle Diode mit vergleichbaren Spezifikationen.
● BAV99: Eine Dual-Diode-Alternative in einem einzelnen Paket für das Konstruktion von Compact Circuit.
Futuretech bietet LL4148 und seine an ÄquivalenteIngenieuren helfen, die am besten geeigneten Komponenten für ihre Projekte auszuwählen.
Was sind die Hauptanwendungen von LL4148?
Hochgeschwindigkeitsschaltkreise
Aufgrund seiner schnellen Wiederherstellungszeit wird LL4148 in Hochgeschwindigkeits-Digitalschaltungen, Logik-Toren und Signalverarbeitungsanwendungen häufig verwendet, bei denen schnelles Schalten erforderlich ist.Futuretech Supplies LL4148 Dioden für diese kritischen Anwendungen.
Schutzschaltungen
Der LL4148 wird üblicherweise in Klemmkreisläufen, Schnapberschaltungen und Überspannungsschutzanwendungen verwendet, um empfindliche elektronische Komponenten zu schützen.Futuretech sorgt für die Verfügbarkeit von DIODES mit hoher Zuverlässigkeit LL4148 für solche Verwendungen.
Korrektur in niedrigen Stromkreisen
Es ist für die korrekte Rentifikation mit geringer Leistung geeignet, insbesondere bei Signal-Demodulation und Spannungsumwandlungsschaltungen.Futuretech bietet LL4148-Dioden für effiziente Lösungslösungen mit geringer Leistung.
Oszillator- und Pulsgeneratorschaltungen
Die schnelle Schaltkapazität macht es ideal für Oszillatoren, Zeitschaltungen und Wellenformformungsanwendungen in Kommunikation und HF -Schaltungen.Futuretech bietet LL4148-Dioden an, die den hohen Frequenzkreisanforderungen entsprechen.
Was sind die Funktionen und Vorteile von LL4148?
● Hohe Schaltgeschwindigkeit -LL4148 hat eine extrem schnelle Reverse-Wiederherstellungszeit (typischer Wert 4ns), die für Hochfrequenzschaltungen und Hochgeschwindigkeitsschaltanwendungen geeignet ist.
● Niedriger Stromverbrauch -Niedrige Vorwärtsspannung (typischer Wert 1V @ 10 mA) und niedriger Rückwärtsleckstrom machen ihn in der Schaltung sehr energieeffizient.

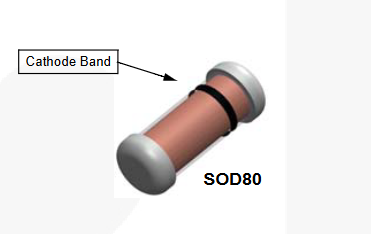

● Kleines Paket für kompaktes Design -Das SOD-80 (Minimelf) -Paket wird verwendet, das klein und für die Konstruktion von Leiterplatten mit hoher Dichte geeignet ist, um die Raumauslastung zu verbessern.
● Hohe Zuverlässigkeit und Haltbarkeit - Mit hoher Überspannungstoleranz und Temperaturstabilität kann es sich an raue Arbeitsumgebungen anpassen.
● Breiter Betriebstemperaturbereich -Es kann stabil zwischen -65 ° C und +175 ° C betrieben werden und für eine Vielzahl von Anwendungsszenarien wie Industrie-, Automobil- und Unterhaltungselektronik geeignet.
● Starke Vielseitigkeit -LL4148 ist eine SMD-Paketversion von 1N4148 mit hoher Kompatibilität, kann herkömmliche Dioden vom Typ Leadtyp ersetzen und in der automatisierten Produktion eine gute Leistung erbringen.
Futuretech stellt sicher, dass seine LL4148 -Dioden diese Vorteile bieten, was sie zu einer hervorragenden Wahl für moderne elektronische Designs macht.
Sowohl LL4148 als auch 1N4148 sind funktional ähnlich, aber der Hauptunterschied liegt in ihrer Verpackung:

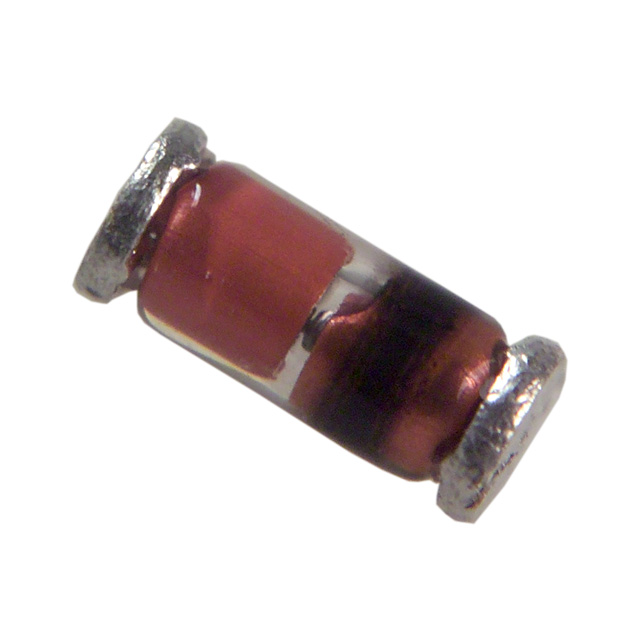

● LL4148: Oberflächenmontage Minimelf (LL-34) -Paket, bevorzugt für die automatisierte PCB-Montage.
● 1N4148: DO-35-Durchloch-Paket, besser für herkömmliche Lötanwendungen geeignet.
Abschluss
Der LL4148 ist ein Essentielle kleine Signaldiode, weit verbreitet in Hochgeschwindigkeitsumschalt-, Schutz- und Signalverarbeitungsanwendungen.Es ist Schnelle Reaktionszeit, Verlust mit geringer Leistung und zuverlässige Leistung mach es a bevorzugte Wahl in der modernen Elektronik.Futuretech bietet Hochwertige LL4148-Dioden, um Kunden zu erhalten Zuverlässige Komponenten für ihre elektronische Designs.
