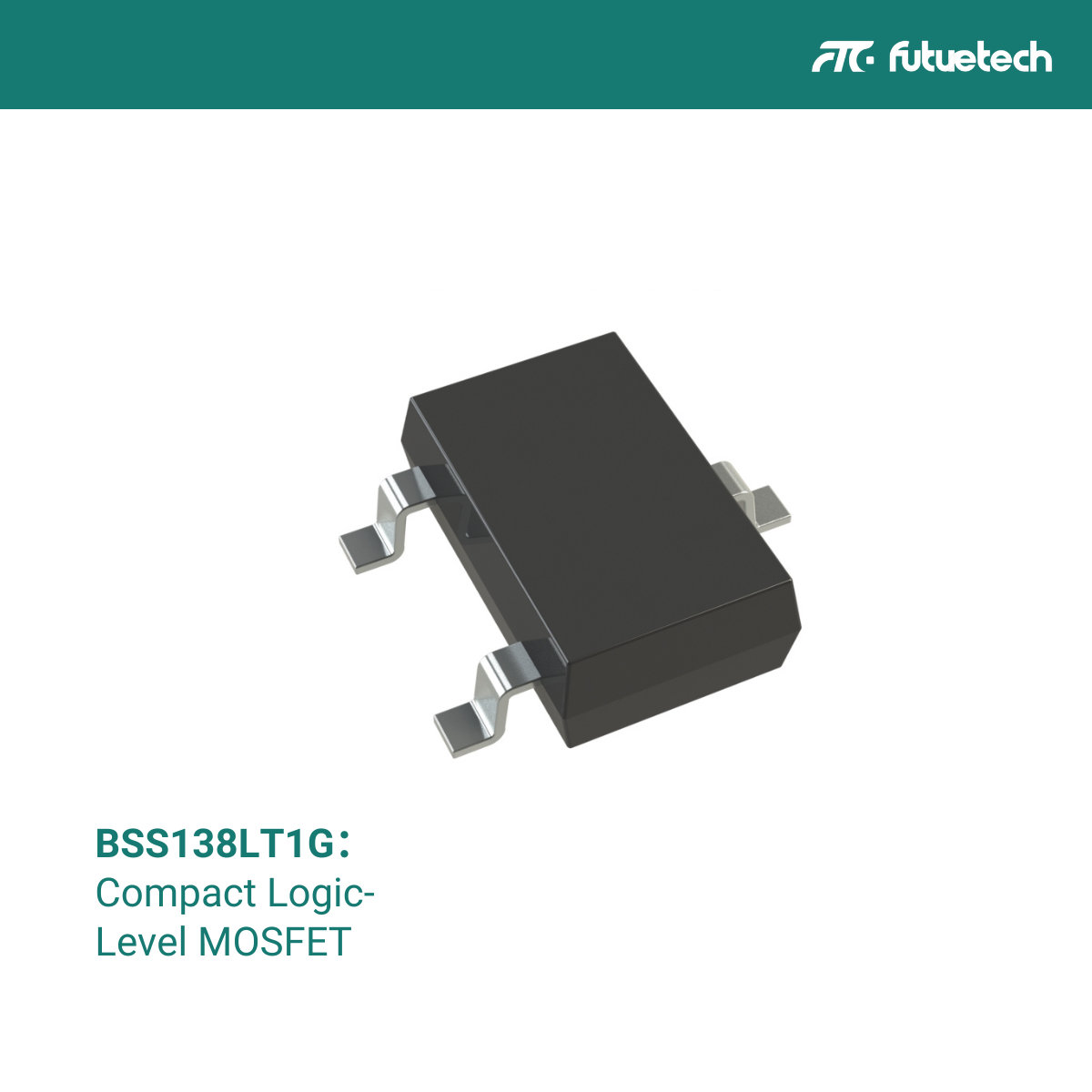

BSS138LT1G: MOSFET auf Logikebene
2025/05/21
Durchsuchen: 115
Der BSS138LT1G aus Onsemi ist ein kompakter, N-Kanal-MOSFET auf Logikebene Ausgelegt für Anwendungen mit niedrigen Spannungsschaltanwendungen.Dieses MOSFET ist in einem platzsparenden SOT-23-Oberflächenmontierungspaket eingeschlossen und ist ideal für die Verschiebung, Lastschaltung und Signalrouting in tragbaren Elektronik, eingebetteten Systemen und industriellen Anwendungen.
Dieser Artikel bietet einen umfassenden Überblick über die Spezifikationen, Schlüsselfunktionen, Anwendungsfälle und Beschaffungsempfehlungen von BSS138LT1G, um Ingenieure und Beschaffungsfachleute bei der Treffen fundierter Entscheidungen zu unterstützen.
Überblick
Der BSS138LT1G wird von Onsemi und anderen autorisierten Anbietern hergestellt.Es befindet sich im Branchenstandard SOT-23 (to-236) -Paket und bietet einen kompakten Fußabdruck mit hoher Effizienz bei digitalen und analogen Schaltaufgaben.Das Teil ist ROHS-konform und von autorisierten Distributoren weit verbreitet.
Es wird üblicherweise zur Schnittstelle zwischen Controllern auf Logikebene (z. B. 3,3-V-MCUs) und höheren Spannungs Peripheriegeräten sowie für Lastantrieb und Umkehrpolaritätsschutz verwendet.
Schlüsselmerkmale
Transistorentyp:
N-Channel-Verbesserungsmodus MOSFET
Maximale Bewertungen:
Drain-Source-Spannung (VDS): 50 V
Gate-Source-Spannung (VGS): ± 20 V
Kontinuierlicher Abflussstrom (ID): 220 mA @ Ta = 25 ° C
Gepulster Abflussstrom (IDM): 800 mA
Leistungsdissipation (PD): 225 MW
Elektrische Eigenschaften:
RDS (ON): 3,5 Ω max @ vgs = 2,5 V, ID = 100 mA
RDS (ON): 2,5 Ω max @ vgs = 4,5 V, id = 100 mA
Gate -Schwellenspannung (VGS (TH)): 0,5–1,5 V
Total Gate -Ladung (QG): 1,0NC Typisch
Eingangskapazität (CISS): 50PF Typisch
Paket und Montage:
Paket: SOT-23 (Oberflächenhalterung)
Abmessungen: ca.2,9 mm × 1,3 mm × 1,1 mm
PIN -Konfiguration: 1 - Gate, 2 - Source, 3 - Drain
Betriebstemperaturbereich:
-55 ° C bis +150 ° C, um die Verwendung in anspruchsvollen Umgebungen zu ermöglichen
Andere Funktionen:
Schnelle Schaltzeiten für eine effiziente digitale Steuerung
Gate-Laufwerk auf Logikebene kompatibel mit 1,8 V/2,5 V/3,3 V Logik
Bleifrei und ROHS-konforme
Erhältlich in Tape-and-Reel für automatisierte Montage
Anwendungen
Das BSS138LT1G ist ein weit verbreiteter MOSFET mit Anwendungen in:
Eingebettete Systeme: Verschiebung auf Logikebene, GPIO-Expansion und Mikrocontroller-Schnittstelle
Unterhaltungselektronik: Lastschalter für batteriebetriebene Geräte, LED-Fahren
Industriekontrollen: Signalisolierung, Relaistreiber und Schaltungsschutz
Kommunikationssysteme: RF-Front-End-Schalter mit geringer Leistung und DC-Steuerpfade
Beschaffung & Alternativen
BSS138LT1G ist von autorisierten Distributoren wie Futuretech-Komponenten, Digi-Key, Mouser und Pfeil erhältlich.Es unterstützt Massenproduktion und schnelle Prototyping -Anforderungen.
Zu den alternativen Komponenten mit ähnlichen Spezifikationen gehören:
2N7002: N-Kanal-MOSFET mit etwas höheren Spannungsbewertungen
IRLML6344: niedrige RDS (ON) MOSFET für höhere Stromschaltungen
BS170: Durchlochoption für ähnliche Anwendungen
Futuretech -Komponenten bieten echte, zurückführbare Halbleiter wie die BSS138LT1G und seine Äquivalente mit maßgeschneiderten Unterstützung und globalen Beschaffungsfunktionen.
Abschluss
Das BSS138LT1G ist ein zuverlässiger N-Kanal-MOSFET, ideal für kompakte Schaltanwendungen mit geringer Leistung.Mit schnellem Umschalten, Anforderungen an das Gate-Laufwerk und eine breite Kompatibilität ist es eine Auswahl für eingebettete Designer und Hardware-Ingenieure gleichermaßen.
Als professioneller Distributor für elektronische Komponenten, Futuretech -Komponenten Bietet das BSS138LT1G sowie die Beschaffung von Anleitungen, technischen Erkenntnissen und globalen Lieferoptionen an und unterstützt Ihre Produktentwicklung vom Konzept bis zur Produktion.
📩 Benötigen Sie BSS138LT1G oder ähnliche MOSFETs?Wenden Sie sich an Futuretech -Komponenten, um detaillierte Datenblätter, Preisunterbrechungen und Konstruktionsberatung zu erhalten.
FAQ
Was ist BSS138LT1G?
BSS138LT1G ist ein MOSFET auf N-Kanal-Logikebene auf Niedrigspannung, Schaltanwendungen mit niedriger Spannung, Niedrigstrom- und Pegelverschiebungsanwendungen.Es ist besonders beliebt in SOT-23-Form für kompakte PCB-Layouts.
Was ist die maximale Spannung und den Strom für BSS138LT1G?
VDS = 50 V, ID = 220 mA kontinuierlich, IDM = 800 mA gepulsiert.
Welche Logikwerte unterstützt BSS138LT1G?
Es unterstützt Gate-Laufwerke auf Logikebene von nur 1,8 V und ideal für moderne Microcontroller mit niedrigem Spannungsmikrocontrollern.
Ist BSS138LT1G für Hochgeschwindigkeitsschaltungen geeignet?
Ja.Mit einer Gesamtladung von Gate um 1 nc und niedriger Kapazität leistet es in Hochgeschwindigkeitsschaltanwendungen gut.
Was sind gute Alternativen zu BSS138LT1G?
Probieren Sie 2N7002, IRLML6344 oder BS170, abhängig von Ihren Spannung, Strom und Paketanforderungen.
